称重传感器

BSQ-2外接式变送器，采用铝制外壳，把传感器配上一个小信号的精密放大线路，线路内部稳压，恒流供桥、电压电流转换，阻抗适配，线性补偿，温度补偿，把力学量转换层标准电流、电压信号输出4~20mA 0-10mA 0-5V 1-5V 0-10V直接与控制设备接口或与计算机联网，具有调零，调增益功能。



名称：单路变送器



尺寸：（单位：MM）



输入信号：mV级电压信号



货号：BSQ-2



输出信号：1.5或0~5V，1~10MA，4~20MA



激励电压：10V或12V，15V，24V（DC）



精准等级;0.1%



电源电压：24V



概述：



传感器信号放大器将传感器配一小信号精密放大线路，线路内部稳压，恒流供桥、电压电流转换，阻抗适配，线性补偿，温度补偿等，将力学量转变成标准、电流、电压信号输出，4~20MA、0~10MA、0~5V、1~5V直接与自动控制设备接口或与计算机联网，变送器具备变准信号外调零，外调增益功能。



变送器说明：



1.在一般情况下，无需打开变送器盒。

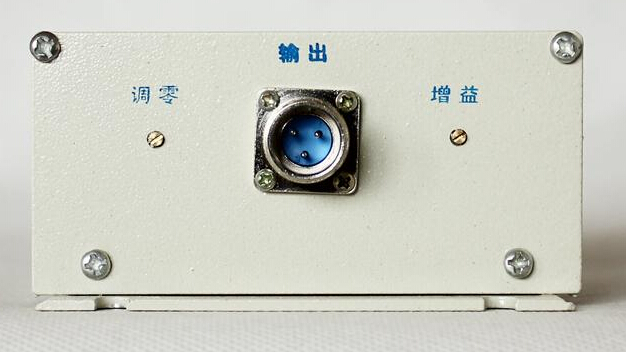

2.如需调整，打开变送器盒上盖，即可看见良知灰色可调电位器。如需调整零点，即调动R5K电位器；如增益有变动，即调整R100电位器。



3.接线：传感器的输出插头直接插入变送器盒的输入端，输出端的三根线接法如下：



红线：24V或12VDC



绿线：信号



黑线：电源负
