接线盒JB-4EJ

来源:冰洁 发布时间:12-17 热度:142 ℃

该接线盒用于连接两个或四个应变片式传感器,并平均这些传感器的输出。可以通过数字指示器或数据记录仪轻松测量平均值。
还可以将其用作分线盒将转换箱的连接分为两个或四个系列。

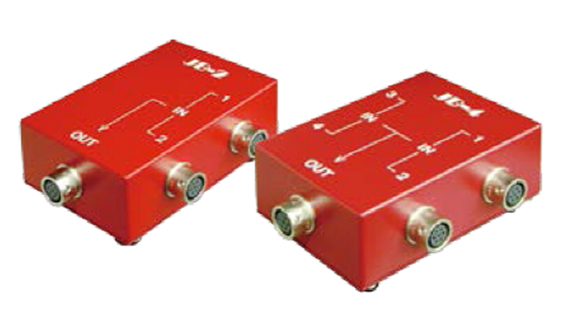

接线盒JB-4EJ
使用示例
用作输入平均接线盒的示例



·       待连接的应变片式传感器必须具有相同的容量、额定输出和输入/输出电阻。
·       通过仪表查看输入/输出电阻方式如下。
(单个传感器的输入/输出电阻)除以(连接的传感器数量)。
以上计算值必须在仪表规格范围内。
用作分线盒的示例



由于接线盒内部接有7根线缆(用于端子A至G),因此也可将接线盒用作上述分线盒。数据记录仪、接线盒和转换箱之间的每个连接均须使用本公司指定的专用7芯电缆。

产品规格

型号

JB-2/JB-4

输入点数

JB-2:2
JB-4:4

外形尺寸

80(宽)×50(高)×120(深)mm

重量

220g
