数字式程序调节仪·设定器

新 DB 系列

TEL:0755-26998458
FAX:0755-26738841
传感器事业部工作QQ: 837175197

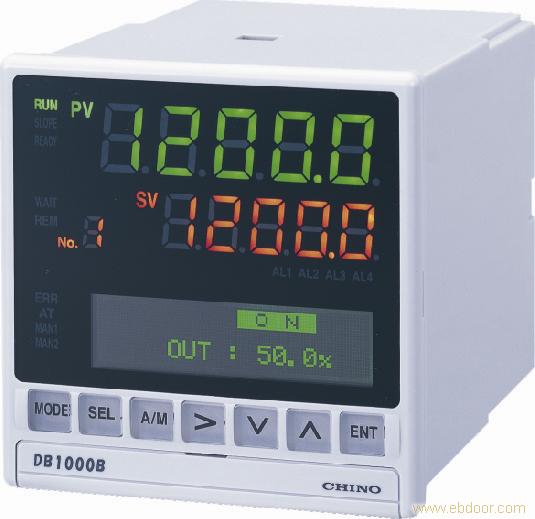

DB系列是指示精度±0.1%、控制周期约0.1秒、

96x96mm的数字式指示调节仪。

标准配置混合设定功能(8种)、万能输入等多彩的功能。

大型5位显示

测量值(PV)、设定值(SV)为5位大型显示、

可直接显示1000℃以上、最小刻度0.1℃

的读数。

高性能的运行，设定画面

运行和设定画面沿袭以前机种的LCD显

示，发生报警后画面颜色会变橙色。

优越的控制性

针对控制对象可选择位置形PID和速度形

PID控制方式。

混合多量程输入

适用于各种直流电压、直流电流、热电偶、

热电阻测量量程输入。

备有淡绿和黑色外壳

2种外壳颜色供选用。

选型

DB1

B

-

输入信号

0

混合多量程

4

4线式热电阻

调节模式（第1输出）

1

开关脉冲形PID（标准负载）

2

开关伺服形PID

3

电流输出形PID

5

SSR驱动脉冲形PID

6

电压输出形PID

8

开关伺服形PID（微小负载）

调节模式（第2输出）*

0

无

1

开关脉冲形PID*1

3

电流输出形PID*1

5

SSR驱动脉冲形PID*1

6

电压输出形PID*1

通信接口（第1区域）*

0

无

R

RS-232C

A

RS-422A

S

RS-485

B

设定值切换外部输入*2

传送信号输出（第2区域）*

0

无

1

4-20mA

2

0-1V

3

0-10V

4

其他

B

设定值切换外部输入*2

远程信号输入（第3区域）*

0

无

5

4-20mA

6

0-1V

7

0-10V

8

其他

B

设定值切换外部输入*2

外壳颜色

G

淡绿

B

黑色

防水规格和端子盖*

0

无

1

无防水+端子盖

2

有防水+无端子盖

3

有防水+端子盖

电源电压

A

100-240VAC

D

24VAC/24VDC

*：选件

*1：只限于调节模式（第1输出）为1、3、5、6

*2：设定值切换外部输入不可在其他区域重复选用。

并按第3区域-第2区域-第1区域的顺序指定。   DB2010 0000-*0A 开关脉冲输出 DB2020 0000-*0A 开关伺服输出 DB2030 0000-*0A 电流输出 DB2050 0000-*0A SSR驱动脉冲输出 DB2060 0000-*0A 电压输出 DB2080 0000-*0A 开关伺服输出（微小负载） DB2410 0000-*0A 开关脉冲输出                     热电阻4线制输入 DB2420 0000-*0A 开关伺服输出                     热电阻4线制输入 DB2430 0000-*0A 电流输出                             热电阻4线制输入 DB2450 0000-*0A SSR驱动脉冲输出              热电阻4线制输入 DB2460 0000-*0A 电压输出                             热电阻4线制输入 DB2480 0000-*0A 开关伺服输出（微小负载）  热电阻4线制输入 DB2**1 开关脉冲         第2输出 DB2**3 电流                 第2输出 DB2**5 SSR驱动脉冲  第2输出 DB2**6 电压                 第2输出 DB2*** 5*** 远程信号输入（4~20mA） DB2*** 6*** 远程信号输入（0~1V ） DB2*** 7*** 远程信号输入（0~10V） DB2*** 8*** 远程信号输入（其他） DB2*** 9*** 加热丝断线报警（注1）（注4） DB2*** P*** 外部信号输入6点（注4） DB2*** M*** 外部信号输入4点+加热丝断线报警（注1）（注4） DB2*** *1** 高精度4~20mA     传送信号输出 DB2*** *2** 高精度0~1V          传送信号输出 DB2*** *3** 高精度0~10V        传送信号输出 DB2*** *4** 高精度其他           传送信号输出 DB2*** *J** 4~20mA     传送信号输出 DB2*** *K** 0~1V          传送信号输出 DB2*** *L** 0~10V        传送信号输出 DB2*** *9** 加热丝断线报警（注1）（注4） DB2*** *P** 外部信号输入6点（注4） DB2*** *M** 外部信号输入4点+加热丝断线报警（注1）（注4） DB2*** **J* 4~20mA     传送信号第2输出（注2） DB2*** **K* 0~1V          传送信号第2输出（注2） DB2*** **L* 0~10V        传送信号第2输出（注2） DB2*** **H* 变送器电源（注3） DB2*** ***R RS-232C通信口+外部信号输入2点 DB2*** ***A RS-422A通信口 DB2*** ***S RS-485通信口+外部信号输入2点 DB2*** ***B RS-232C通信口（第2通信口）+RS-232C通信口 DB2*** ***C RS-232C通信口（第2通信口）+RS-422A通信口 DB2*** ***D RS-232C通信口（第2通信口）+RS-485通信口 DB2*** ***E RS-485通信口（第2通信口）+RS-232C通信口 DB2*** ***F RS-485通信口（第2通信口）+RS-422A通信口 DB2*** ***G RS-485通信口（第2通信口）+RS-485通信口 DB2*** ***9 加热丝断线报警（注1）（注4） DB2*** ***P 外部信号输入6点（注4） DB2*** ***M 外部信号输入4点+加热丝断线报警（注1）（注4） DB2*** ***U 外部信号输入8点 DB2*** ***V 外部信号输入6点+加热丝断线报警（注1）
