数字式程序调节仪·设定器
新 DB 系列

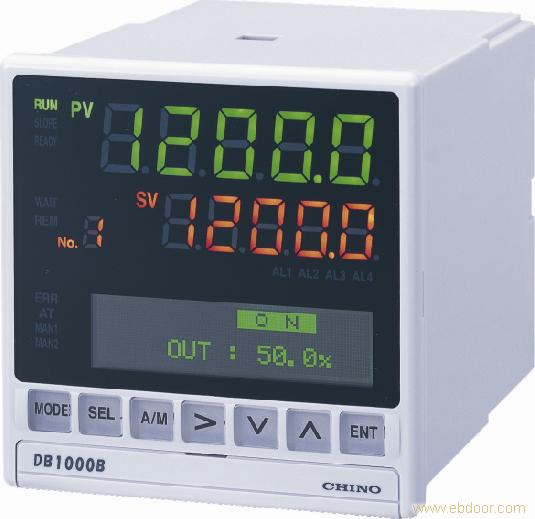

DB系列是指示精度±0.1%、控制周期约0.1秒、
96x96mm的数字式指示调节仪。
标准配置混合设定功能(8种)、万能输入等多彩的功能。
大型5位显示
测量值(PV)、设定值(SV)为5位大型显示、
可直接显示1000℃以上、最小刻度0.1℃
的读数。
高性能的运行，设定画面
运行和设定画面沿袭以前机种的LCD显
示，发生报警后画面颜色会变橙色。
优越的控制性
针对控制对象可选择位置形PID和速度形
PID控制方式。
混合多量程输入
适用于各种直流电压、直流电流、热电偶、
热电阻测量量程输入。
备有淡绿和黑色外壳
2种外壳颜色供选用。
选型
|
DB1 |
|
|
|
B |
|
|
|
- |
|
|
|
|
| 输入信号 |
0 |
|
|
|
|
|
|
|
|
|
|
混合多量程 |
| 4 |
|
|
|
|
|
|
|
|
|
|
4线式热电阻 |
| 调节模式（第1输出） |
1 |
|
|
|
|
|
|
|
|
|
开关脉冲形PID（标准负载） |
| 2 |
|
|
|
|
|
|
|
|
|
开关伺服形PID |
| 3 |
|
|
|
|
|
|
|
|
|
电流输出形PID |
| 5 |
|
|
|
|
|
|
|
|
|
SSR驱动脉冲形PID |
| 6 |
|
|
|
|
|
|
|
|
|
电压输出形PID |
| 8 |
|
|
|
|
|
|
|
|
|
开关伺服形PID（微小负载） |
| 调节模式（第2输出）* |
0 |
|
|
|
|
|
|
|
|
无 |
| 1 |
|
|
|
|
|
|
|
|
开关脉冲形PID*1 |
| 3 |
|
|
|
|
|
|
|
|
电流输出形PID*1 |
| 5 |
|
|
|
|
|
|
|
|
SSR驱动脉冲形PID*1 |
| 6 |
|
|
|
|
|
|
|
|
电压输出形PID*1 |
| 通信接口（第1区域）* |
0 |
|
|
|
|
|
|
无 |
| R |
|
|
|
|
|
|
RS-232C |
| A |
|
|
|
|
|
|
RS-422A |
| S |
|
|
|
|
|
|
RS-485 |
| B |
|
|
|
|
|
|
设定值切换外部输入*2 |
| 传送信号输出（第2区域）* |
0 |
|
|
|
|
|
无 |
| 1 |
|
|
|
|
|
4-20mA |
| 2 |
|
|
|
|
|
0-1V |
| 3 |
|
|
|
|
|
0-10V |
| 4 |
|
|
|
|
|
其他 |
| B |
|
|
|
|
|
设定值切换外部输入*2 |
| 远程信号输入（第3区域）* |
0 |
|
|
|
|
无 |
| 5 |
|
|
|
|
4-20mA |
| 6 |
|
|
|
|
0-1V |
| 7 |
|
|
|
|
0-10V |
| 8 |
|
|
|
|
其他 |
| B |
|
|
|
|
设定值切换外部输入*2 |
| 外壳颜色 |
G |
|
|
淡绿 |
| B |
|
|
黑色 |
| 防水规格和端子盖* |
0 |
|
无 |
| 1 |
|
无防水+端子盖 |
| 2 |
|
有防水+无端子盖 |
| 3 |
|
有防水+端子盖 |
| 电源电压 |
A |
100-240VAC |
| D |
24VAC/24VDC |
| *：选件 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| *1：只限于调节模式（第1输出）为1、3、5、6 |
| *2：设定值切换外部输入不可在其他区域重复选用。 |
|
并按第3区域-第2区域-第1区域的顺序指定。
| DB2010 0000-*0A |
开关脉冲输出 |
| DB2020 0000-*0A |
开关伺服输出 |
| DB2030 0000-*0A |
电流输出 |
| DB2050 0000-*0A |
SSR驱动脉冲输出 |
| DB2060 0000-*0A |
电压输出 |
| DB2080 0000-*0A |
开关伺服输出（微小负载） |
| DB2410 0000-*0A |
开关脉冲输出 热电阻4线制输入 |
| DB2420 0000-*0A |
开关伺服输出 热电阻4线制输入 |
| DB2430 0000-*0A |
电流输出 热电阻4线制输入 |
| DB2450 0000-*0A |
SSR驱动脉冲输出 热电阻4线制输入 |
| DB2460 0000-*0A |
电压输出 热电阻4线制输入 |
| DB2480 0000-*0A |
开关伺服输出（微小负载） 热电阻4线制输入 |
| DB2**1 |
开关脉冲 第2输出 |
| DB2**3 |
电流 第2输出 |
| DB2**5 |
SSR驱动脉冲 第2输出 |
| DB2**6 |
电压 第2输出 |
| DB2*** 5*** |
远程信号输入（4~20mA） |
| DB2*** 6*** |
远程信号输入（0~1V ） |
| DB2*** 7*** |
远程信号输入（0~10V） |
| DB2*** 8*** |
远程信号输入（其他） |
| DB2*** 9*** |
加热丝断线报警（注1）（注4） |
| DB2*** P*** |
外部信号输入6点（注4） |
| DB2*** M*** |
外部信号输入4点+加热丝断线报警（注1）（注4） |
| DB2*** *1** |
高精度4~20mA 传送信号输出 |
| DB2*** *2** |
高精度0~1V 传送信号输出 |
| DB2*** *3** |
高精度0~10V 传送信号输出 |
| DB2*** *4** |
高精度其他 传送信号输出 |
| DB2*** *J** |
4~20mA 传送信号输出 |
| DB2*** *K** |
0~1V 传送信号输出 |
| DB2*** *L** |
0~10V 传送信号输出 |
| DB2*** *9** |
加热丝断线报警（注1）（注4） |
| DB2*** *P** |
外部信号输入6点（注4） |
| DB2*** *M** |
外部信号输入4点+加热丝断线报警（注1）（注4） |
| DB2*** **J* |
4~20mA 传送信号第2输出（注2） |
| DB2*** **K* |
0~1V 传送信号第2输出（注2） |
| DB2*** **L* |
0~10V 传送信号第2输出（注2） |
| DB2*** **H* |
变送器电源（注3） |
| DB2*** ***R |
RS-232C通信口+外部信号输入2点 |
| DB2*** ***A |
RS-422A通信口 |
| DB2*** ***S |
RS-485通信口+外部信号输入2点 |
| DB2*** ***B |
RS-232C通信口（第2通信口）+RS-232C通信口 |
| DB2*** ***C |
RS-232C通信口（第2通信口）+RS-422A通信口 |
| DB2*** ***D |
RS-232C通信口（第2通信口）+RS-485通信口 |
| DB2*** ***E |
RS-485通信口（第2通信口）+RS-232C通信口 |
| DB2*** ***F |
RS-485通信口（第2通信口）+RS-422A通信口 |
| DB2*** ***G |
RS-485通信口（第2通信口）+RS-485通信口 |
| DB2*** ***9 |
加热丝断线报警（注1）（注4） |
| DB2*** ***P |
外部信号输入6点（注4） |
| DB2*** ***M |
外部信号输入4点+加热丝断线报警（注1）（注4） |
| DB2*** ***U |
外部信号输入8点 |
| DB2*** ***V |
外部信号输入6点+加热丝断线报警（注1） | | |
